Eksplozymetry i metanomierze

Nieszczelność instalacji gazowej rzadko pojawia się w dogodnym momencie. Gdy gaz palny zasila proces technologiczny albo ogrzewanie budynku, potrzebny jest natychmiastowy, wiarygodny pomiar, bo sam zapach i oględziny nie wystarczają. Jeśli odpowiadają Państwo za serwis, inspekcję lub utrzymanie obiektu, są Państwo we właściwym miejscu.

Dobieramy eksplozymetry i metanomierze do rzeczywistego zagrożenia. Liczy się rodzaj gazu, strefa pracy, sposób alarmowania i to, czy urządzenie ma pracować w sposób ciągły, czy służyć do pomiarów mobilnych podczas inspekcji. Regularna kontrola systemu gazowego pozwala wykryć niewielką nieszczelność, zanim utrudni bezpieczną eksploatację i serwis.

Kiedy potrzebny jest eksplozymetr, a kiedy metanomierz?

Wśród przyrządów do wykrywania gazów palnych znajdują się eksplozymetry i metanomierze, ale nie służą one dokładnie do tego samego celu. Właściwy wybór zależy od rodzaju zagrożenia, miejsca pracy i tego, czy trzeba mierzyć jeden gaz, czy całą atmosferę w miejscu pracy.

Różnice w zakresie pomiaru i celu obu przyrządów

Pomiar wykonywany eksplozymetrem odnosi stężenie gazów palnych do %DGW, czyli procenta dolnej granicy wybuchowości. Taki odczyt pozwala szybko ocenić, na ile atmosfera zbliża się do poziomu, przy którym ryzyko zapłonu gwałtownie rośnie. Metanomierz koncentruje się na metanie i sprawdza się tam, gdzie właśnie ten gaz stanowi główne zagrożenie, na przykład w wentylacji, instalacjach gazowych i górnictwie. Jeżeli obok metanu trzeba kontrolować tlen lub gazy toksyczne, praktyczniejszy bywa detektor wielogazowy.

Wersje przenośne i stacjonarne w praktyce

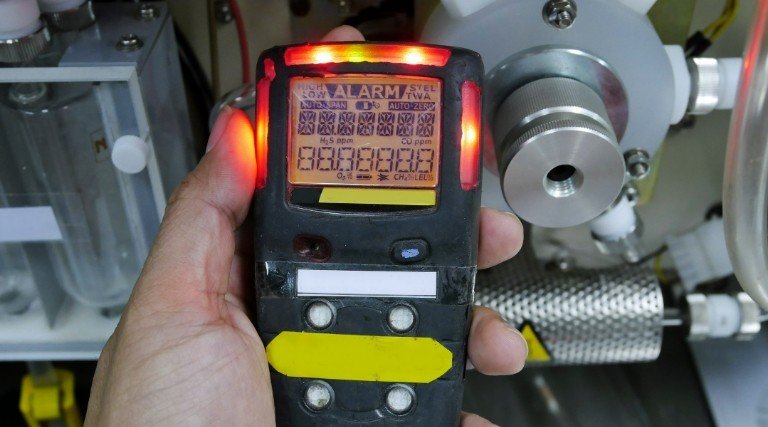

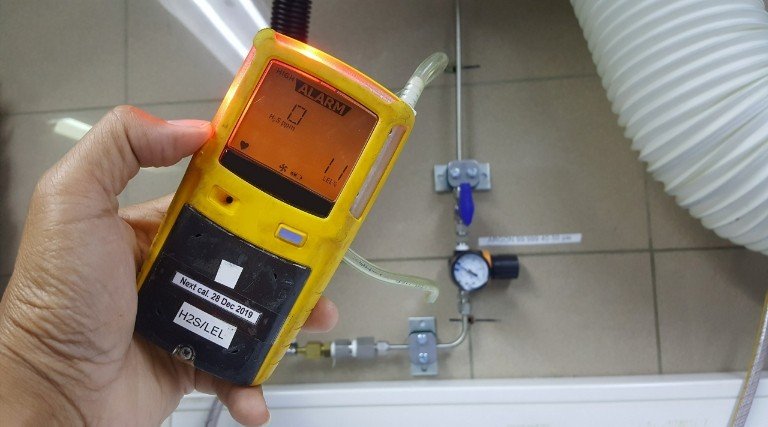

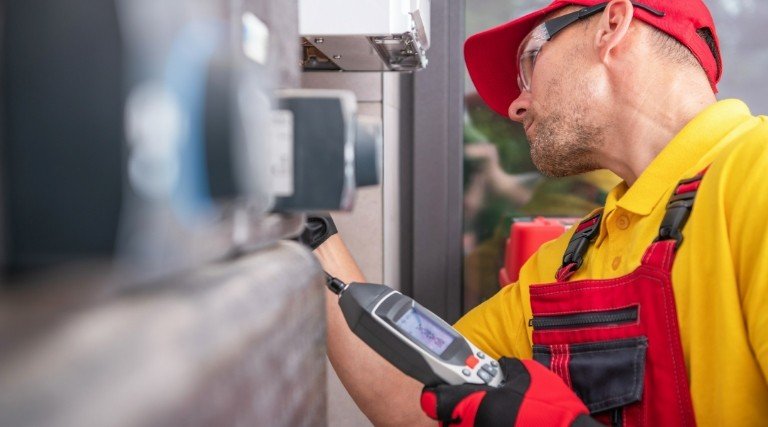

Wersja przenośna eksplozymetru służy do obchodów, lokalizowania nieszczelności i kontroli przed wejściem do kanału, zbiornika albo pomieszczenia technicznego. Eksplozymetr stacjonarny pracuje bez przerwy tam, gdzie zagrożenie gazowe pojawia się stale lub cyklicznie. W praktyce zakłady przemysłowe, gazownie i spółdzielnie mieszkaniowe często łączą oba rozwiązania, bo stały monitoring nie zastępuje pomiaru przy samym źródle wycieku. Model ręczny powinien być lekki i łatwy w przenoszeniu, często także bezprzewodowy.

Dlaczego w strefie Ex liczą się certyfikaty i typ czujnika?

Praca w strefie zagrożenia wybuchem Ex wymaga urządzenia z właściwym dopuszczeniem. W kopalniach i innych strefach Ex nawet niewielki wzrost stężenia wymaga natychmiastowej reakcji, dlatego alarm akustyczny i optyczny jest równie ważny jak sam odczyt. Bez właściwej certyfikacji nawet poprawny pomiar nie zapewnia bezpiecznej pracy. Wybór urządzenia dopasowujemy do strefy 0, 1 lub 2, rodzaju gazu oraz warunków środowiskowych, takich jak pył, wilgoć i obecność substancji chemicznych.

Zgodność z ATEX, czyli dyrektywą 2014/34/UE, potwierdza możliwość bezpiecznego użytkowania w określonej strefie. W górnictwie metanomierz kopalniany powinien dodatkowo spełniać wymagania branżowe, a dla metanomierzy górniczych istotny jest certyfikat GIG. Sam certyfikat to nie wszystko, bo czujnik musi jeszcze zachować stabilność i powtarzalność wskazań w codziennej pracy.

Jakie parametry decydują o jakości pomiaru?

Jakość miernika widać w parametrach, nie w haśle handlowym. Dwa urządzenia mogą wykrywać ten sam gaz, a jednak różnić się szybkością reakcji i dokładnością. Przy wyborze warto porównać przede wszystkim:

• zakres pomiarowy w %DGW albo w proc. objętości metanu,
• czas reakcji T90, czyli czas dojścia do 90 proc. wartości końcowej,
• typ czujnika, na przykład katalityczny albo wykorzystujący podczerwień IR do wykrywania gazów wybuchowych,
• rodzaj alarmu oraz odporność obudowy na pył, wilgoć i chemikalia.

Zakres w %DGW daje czytelną ocenę ryzyka wybuchu. Krótszy T90 daje więcej czasu na decyzję o przerwaniu pracy i wentylacji pomieszczenia. Czujnik katalityczny sprawdza się w zastosowaniach ogólnych, natomiast czujnik wykorzystujący podczerwień IR bywa korzystny tam, gdzie liczą się stabilność i mniejsza podatność na zanieczyszczenia pogarszające jego działanie.

Jak rozpoznać, że miernik wymaga kalibracji lub serwisu?

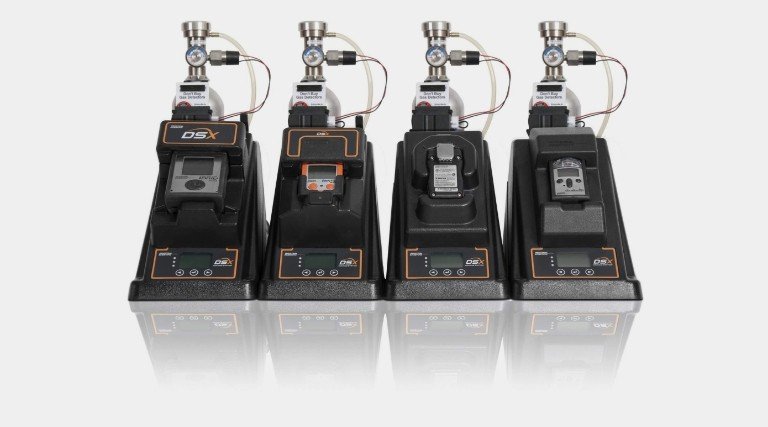

Sprawny miernik gazu nie powinien budzić wątpliwości podczas pracy. Niespójne wskazania albo opóźnione alarmy oznaczają, że urządzenie trzeba wycofać z użycia do czasu weryfikacji. Regularna kalibracja eksplozymetru gazem wzorcowym i bieżąca kontrola stanu czujników są warunkiem wiarygodnego pomiaru.

Typowe sygnały ostrzegawcze obejmują:

• brak reakcji na kontrolowany dopływ gazu,
• opóźnione zadziałanie alarmu akustycznego lub optycznego,
• niestabilne wskazania przy stałych warunkach otoczenia,
• różnice między odczytem a wynikiem kalibracji gazem wzorcowym,
• komunikaty o błędzie czujnika, zasilania lub terminie przeglądu.

W praktyce oznacza to konieczność oddania urządzenia do autoryzowanego serwisu i wykonania okresowego przeglądu eksplozymetrów oraz metanomierzy, a czasem także wymiany czujnika lub źródła zasilania. Jeśli zauważają Państwo którykolwiek z tych sygnałów, prosimy o kontakt w sprawie oceny stanu urządzenia, kalibracji i serwisu.

Kto korzysta z tych urządzeń i co daje dobry dobór?

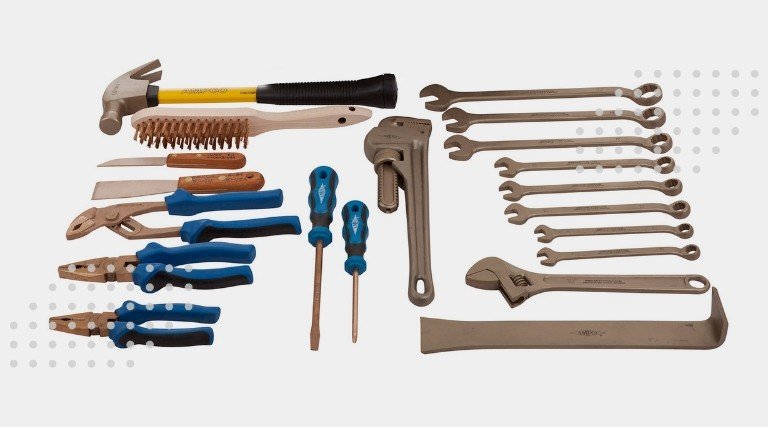

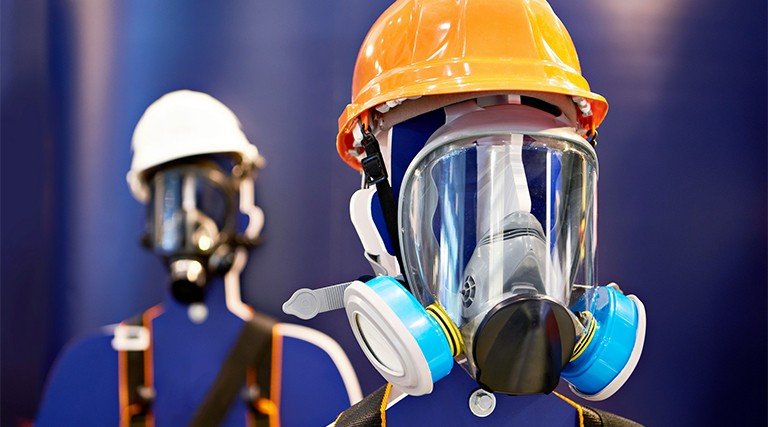

Urządzenia takie jak eksplozymetry i metanomierze są potrzebne wszędzie tam, gdzie gaz palny jest medium technologicznym lub źródłem energii. Korzystają z nich firmy instalacyjne, służby utrzymania ruchu, zakłady przemysłowe, serwisanci systemów gazowych oraz zarządcy budynków. W strefach podwyższonego ryzyka stosuje się je razem z maskami przeciwgazowymi, kombinezonami ochronnymi i narzędziami ATEX, bo sam pomiar nie zastępuje ochrony osobistej.

Właściwy dobór daje konkretne efekty:

• mniejszą liczbę fałszywych alarmów w pyle, wilgoci i przy zmiennej temperaturze,
• krótszy czas lokalizacji nieszczelności w instalacjach i pomieszczeniach technicznych,
• bezpieczniejszy serwis dzięki czytelnym alarmom i mobilnym miernikom,
• stały nadzór nad obiektem po połączeniu urządzeń przenośnych ze stacjonarnymi detektorami gazów.

Dobór, certyfikacja i późniejszy serwis

Dobór właściwego modelu zaczynamy od prostych pytań o gaz, miejsce pomiaru, częstotliwość użycia i wymaganą certyfikację. Na tej podstawie wskazujemy, czy lepszy będzie pojedynczy metanomierz, eksplozymetr przenośny, eksplozymetr stacjonarny czy miernik wielogazowy uzupełniający system bezpieczeństwa. Znaczenie ma też wielkość urządzenia, rodzaj czujnika i czytelność alarmu w hałasie. Liczy się także późniejszy przegląd, bo nawet dobre urządzenie traci wiarygodność bez stałej kontroli.

Jeśli planują Państwo wyposażyć zespół lub obiekt w eksplozymetry i metanomierze, zapraszamy do kontaktu w sprawie doboru urządzeń, certyfikacji i obsługi serwisowej.

• Dobieraj eksplozymetr do oceny ryzyka wybuchu w %DGW, a metanomierz do pomiaru metanu w instalacjach, wentylacji i górnictwie.
• Łącz mierniki przenośne ze stacjonarnymi, aby jednocześnie lokalizować nieszczelności i prowadzić stały monitoring obiektu.
• Wybieraj urządzenia z certyfikacją ATEX, a w górnictwie także spełniające wymagania branżowe, ponieważ w strefie Ex liczą się zarówno dopuszczenia, jak i pewny alarm.
• Porównuj kluczowe parametry pomiaru, takie jak zakres, czas reakcji T90, typ czujnika oraz odporność obudowy na pył, wilgoć i chemikalia.
• Regularnie kalibruj i serwisuj eksplozymetry oraz metanomierze, bo niestabilne wskazania, brak reakcji na gaz i opóźnione alarmy obniżają wiarygodność pomiaru.

FAQ

1. Czy eksplozymetr zastąpi środki ochrony osobistej?

Nie. W treści wyraźnie zaznaczono, że pomiar gazu nie zastępuje masek przeciwgazowych, kombinezonów ani narzędzi ATEX — miernik uzupełnia, a nie zastępuje ochrony osobistej w strefach ryzyka.

2. Jakie certyfikaty są wymagane dla urządzeń pracujących w strefie Ex i w górnictwie?

Artykuł wskazuje na konieczność zgodności z ATEX (dyrektywa 2014/34/UE) dla stref Ex; w górnictwie metanomierze powinny dodatkowo spełniać wymagania branżowe, np. posiadać certyfikat GIG.

3. Kiedy zamiast metanomierza opłaca się użyć detektora wielogazowego?

Gdy poza metanem trzeba kontrolować tlen lub gazy toksyczne — wtedy praktyczniejszy jest detektor wielogazowy. Metanomierz jest wskazany, gdy głównym zagrożeniem jest jedynie metan.
